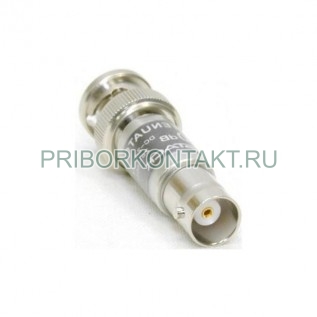

Аттенюатор фиксированный резисторный Д2-39

Также это изделие может называться: Д239, Д2 39, Д-239, Д 239, d2-39, d239, d2 39.

Д2-39 аттенюатор фиксированный резисторный предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 0 до 5 ГГц.

Отклонения ослабления от номинального значения - ±1,5 дБ.

Начальное ослабление Д2-39 - 30 дБ.

Коэффициент стоячей волны (КСВ) на частотах:

- от 0 до 1,5 ГГц - 1,2;

- от 1,5 ГГц до 4 ГГц - 1,35;

- от 4 ГГц до 5 ГГц - 1,45.

Допустимая максимальная мощность аттенюатора Д2-39 - 1 Вт.

Входное сопротивление - 50 Ом.

Рабочие условия:

- температура - от +5° С до +40° С;

- относительная влажность при +30° С - 95%.

Габаритные размеры - 34×93 мм.

Масса - 0,18 кг.

Аттенюаторы Д2-39 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-39 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
