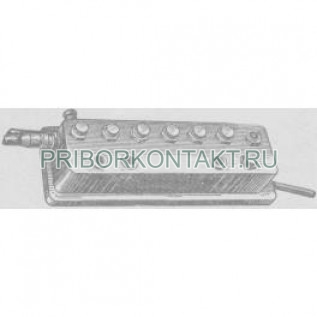

Аттенюатор контрольный Д2-5

Также это изделие может называться: Д25, Д2 5, Д-25, Д 25, d2-5, d25, d2 5.

Д2-5 аттенюатор контрольный предназначен для контроля и проверки усилителей, вольтметров и других приборов, имеющих высокое входное сопротивление.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Коэффициенты деления ступеней - 1; 3; 10; 30; 100; 300; 1000.

Погрешность коэффициента деления - не более ±2%.

Частотная погрешность в диапазоне частот от 0 до 30 МГц - не более ±2%.

Входное напряжение Д2-5 - не более 6 В.

Входное сопротивление - 75±1 Ом.

Выходное сопротивление - 25±0,25 Ом; для позиций 1:3 - 26,33 Ом.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.

Габариты - 265×70×40 мм.

Масса прибора - 2,7 кг.

Аттенюаторы Д2-5 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-5 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
