Аттенюатор Аттенюатор Д2-4

Д2-4

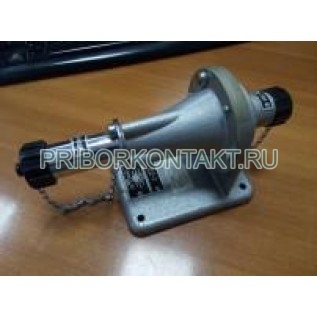

Аттенюатор ступенчатый Д2-4

Также это изделие может называться: Д24, Д2 4, Д-24, Д 24, d2-4, d24, d2 4.

Д2-4 аттенюатор ступенчатый предназначен для калиброванного ослабления мощности в коаксиальных линиях передачи при проведении исследований, проверке и обслуживании радиоэлектронной аппаратуры в лабораторных условиях.

Сфера применения Д2-4: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 30 МГц до 3 ГГц.

Ослабление - 10 дБ; 15 дБ; 20 дБ; 25 дБ; 30 дБ.

Коэффициент стоячей волны (КСВ) - 1,45.

Аттенюаторы Д2-4 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-4 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
