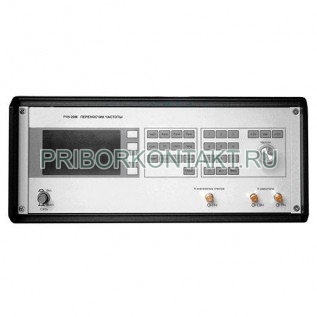

Переносчик частоты РЧ5-29М/03

Также этот прибор может называться: РЧ529М/03, РЧ5 29М/03, Р45-29М/03, rch5-29m/03, rch529m/03, rch5 29m/03.

РЧ5-29М/03 переносчик частоты предназначен для контроля и исследования различных источников сигналов, радиопередающих устройств, синтезаторов, преобразователей частоты, измерительных генераторов и других радиотехнических устройств в условиях цехов и лабораторий.

Диапазон частот - от 78,33 ГГц до 118,1 ГГц.

Поддиапазон - 3.

Входной смеситель - СГ-03.

Сечение волновода - 2,4?1,2.

Выход ПЧ (канал) - 3,5/1,5 мм.

Диапазон частот выходных сигналов (ПЧ) - от 0,3 ГГц до 1,5 ГГц.

КСВН сигналов выходов смесителей прибора РЧ529М/03 - не более 4.

Измерение частоты - автоматическое.

Управление от компьютера по КОП.

РЧ5-29М/03 переносчики частоты обеспечивают автоматическое измерение частоты входных синусоидальных сигналов при уровнях мощности - от 2 мкВт до 1 мВт.

Пределы допускаемых значений погрешности измерения частоты входного синусоидального сигнала в нормальных и рабочих условиях применения - ±10^-6.

Пределы допускаемых значений погрешности установки частоты гетеродина в нормальных и рабочих условиях применения - ±10^-6.

Предел паразитной девиации гетеродина - 10^-7.

Относительный уровень собственных шумов гетеродина при отстройке от несущей частоты на 3 кГц в полосе частот 1 кГц - не более -30 дБ.

Относительный уровень помех прибора РЧ5-29М/03 обусловленных интермодуляционными искажениями третьего порядка при воздействии на вход других синусоидальных сигналов равных амплитуд с уровнем 1 мкВт и величиной застройки между ними 10 МГц в диапазоне рабочих частот - не более -40 дБ.

Питание РЧ5-29М/03 осуществляется от сети питания:

- напряжением - 220±22 В;

- частотой - 50±1 Гц.

Содержание гармоник - не более 5%.

Потребляемая мощность, при минимальном напряжении - не более 175 В?А.

РЧ5-29М/03 переносчик частоты является электронно счетным частотомером с переносом частоты, предназначен для автоматического измерения частоты входных синусоидальных сигналов от 78,33 ГГц до 178,4 ГГц и переноса измеряемых сигналов частотой от 78,33 ГГц до 178,4 ГГц в диапазон частот от 0,3 ГГц до 1,5 ГГц и автоматического измерения частоты, а при работе совместно с анализатором спектра, работающим в диапазоне частот от 0,3 ГГц до 1,5 ГГц, для исследования спектра непрерывных и периодически повторяющихся сигналов в диапазонах частот от 78,33 ГГц до 178,4 ГГц.

Диапазон частот входных сигналов от 78,33 ГГц до 178,4 ГГц перекрывается двумя поддиапазонами; граничные частоты поддиапазона определены волноводными каналами сигнального входа входных смесителей в соответствии с таблицей.

РЧ5-29М/03 частотомер может работать в режиме дистанционного управления через интерфейс USB.
