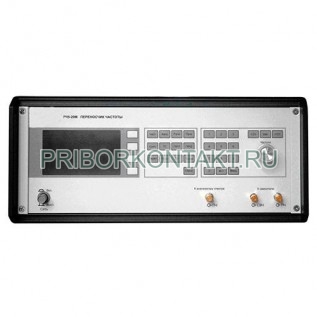

Переносчик частоты РЧ5-29М/06

Также этот прибор может называться: РЧ529М/06, РЧ5 29М/06, Р45-29М/06, rch5-29m/06, rch529m/06, rch5 29m/06.

РЧ5-29М/06 переносчик частоты предназначен для контроля и исследования различных источников сигналов, радиопередающих устройств, синтезаторов, преобразователей частоты, измерительных генераторов и других радиотехнических устройств в условиях цехов и лабораторий.

Диапазон частот - от 37,5 ГГц до 53,57 ГГц.

Поддиапазон - 1.

Входной смеситель - СГ-06.

Диапазон частот выходных сигналов - от 0,3 ГГц до 1,5 ГГц.

Сечение волновода - 5,2?2,6.

Выход ПЧ (канал) - 3,5/1,5 мм.

КСВН сигналов выходов смесителей прибора РЧ5-29М/06 - не более 4.

Автоматическое измерения частоты входных синусоидальных сигналов - от 2 мкВт до 1 мВт.

Погрешности измерения частоты входного синусоидального сигнала в нормальных и рабочих условиях применения - ±10^-6.

Предел паразитной девиации гетеродина - 10^-7.

Переносчики частоты РЧ5-29М/06, допускают значения погрешности установки частоты гетеродина в нормальных и рабочих условиях применения - ±10^-6.

Относительный уровень собственных шумов гетеродина при отстройке от несущей частоты на 3 кГц в полосе частот 1 кГц - не более -30 дБ.

Относительный уровень помех прибора переносчик частоты РЧ5-29М/06 обусловленных интермодуляционными искажениями третьего порядка при воздействии на вход других синусоидальных сигналов равных амплитуд с уровнем 1 мкВт и величиной расстройки между ними 10 МГц в диапазоне рабочих частот - не более -40 дБ.

Питание прибора РЧ5-29М/06 осуществляется от сети питания:

- напряжением - 220±22 В;

- частотой - 50±1 Гц.

Содержание гармоник - не более 5%.

Мощность, при минимальном напряжении - не более 175 В?А.

РЧ5-29М/06 может работать в режиме дистанционного управления через интерфейс USB.
