Аттенюатор Аттенюатор Д5-9

Д5-9

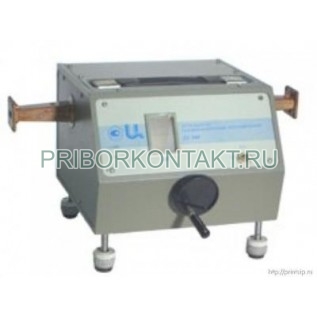

Аттенюатор поглощающий Д5-9

Также это изделие может называться: Д59, Д5 9, Д-59, Д 59, d5-9, d59, d5 9.

Д5-9 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Сфера применения: наладка, проверка и испытание волноводных трактов радиоустройств в лабораторных и цеховых условиях.

Д5-9 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Технические характеристики Д5-9:

Аттенюаторы:

Диапазон частот - от 8,6 ГГц до 9,6 ГГц.

Ослабление на частоте 9370 МГц - 10 дБ; 30 дБ; 50 дБ.

Абсолютная погрешность ослабления:

- на 10 дБ - ±1 дБ;

- на 30 дБ - ±1,5 дБ;

- на 50 дБ - ±2,5 дБ.

Наибольшая средняя мощность на выходе - 10 Вт.

КСВ:

- на частоте 9370 МГц - не более 1,15;

- на остальных частотах - не более 1,25.

Сечение волновода - 10×23 мм.

Габариты аттенюатора Д5-9:

- на 10 дБ - 271×72×42 мм;

- на 30 дБ; 50 дБ - 245×72×42 мм.

Масса - 650 г.

Эквиваленты антенн:

Диапазон частот - от 8,6 ГГц до 9,6 ГГц.

Наибольшая средняя входная мощность - 5 Вт; 50 Вт.

КСВ:

- на частоте 9370 МГц - не более 1,15;

- на остальных частотах - не более 1,2.

Сечение волновода - 10×23 мм.

Габариты:

- эквивалента антенны 5 Вт - 77×63×42 мм;

- эквивалента антенны 50 Вт - 300×51×42 мм.

Масса:

- эквивалента антенны 5 Вт - 180 г;

- эквивалента антенны 50 Вт - 485 г.

Тройник Д5-9:

Диапазон частот - от 8,6 ГГц до 9,6 ГГц.

Ослабление на частоте 9370 МГц - 30±1,5 дБ.

КСВ на частоте 9370 МГц - не более 1,1.

Сечение волновода - 10×23 мм.

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность - до 90%.

Приборы находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, аттенюаторы Д5-9 могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Д5-9 представляет собой два спаянных волновода, открытых с одного конца и нагруженных на согласованную нагрузку с другого. В общей стенке волноводов имеются отверстия, связывающие их. Коэффициент ослабления (отношение входной и выходной мощности) определяется количеством, размерами и расположением отверстий в общей стенке волноводов.
