Аттенюатор Аттенюатор Д5-31

Д5-31

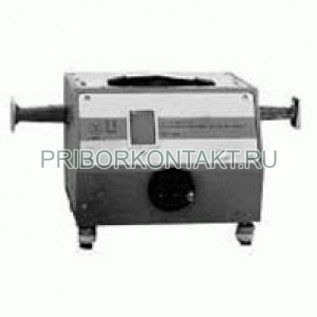

Аттенюатор поглощающий Д5-31

Также это изделие может называться: Д531, Д5 31, Д-531, Д 531, d5-31, d531, d5 31.

Д5-31 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Д5-31 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Аттенюаторы Д5-31 находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, поглощающие аттенюаторы могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Технические характеристики Д5-31:

Диапазон частот - от 3,2 ГГц до 4,8 ГГц.

Пределы изменения ослабления - от 0 до 80 дБ.

Основная погрешность - от 0,01 дБ до 1 дБ.

Допустимая мощность - 3 Вт.

КСВН аттенюатора Д5-31 - 1,15.

Серийные аттенюаторы поглощающие выполнены на волноводах и полосковых линиях. В основу принципа действия положено поглощение электрической составляющей и электромагнитного поля в пластинах, покрытых поглощающим слоем.

В Д5-31 на полосковых линиях поглощающие пластины вводятся между центральным и наружными проводниками симметричной полосковой линии.
