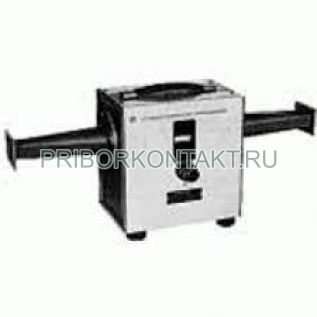

Аттенюатор поляризационный Д3-27А

Также это изделие может называться: Д327А, Д3 27А, Д-327А, Д 327А, ДЗ-27А, ДЗ27А, ДЗ 27А, d3-27a, d327a, d3 27a.

Д3-27А аттенюатор поляризационный предназначен для калиброванного ослабления электромагнитной энергии в волноводных линиях передач.

Технические характеристики Д3-27А:

Диапазон частот - от 5,65 ГГц до 8,25 ГГц.

Начальное ослабление - 0,5 дБ.

Пределы изменения ослабления - от 0 до 60 дБ.

Основная погрешность установки ослабления:

- до А = 50 дБ - ±0,01 + 0,004 А, где А - введенное ослабление

- до А = 60 дБ - ±0,21 + 0,04·(А-50) дБ.

Допустимая мощность - 1 Вт.

КСВН аттенюатора Д3-27А - 1,15.

Сечение волновода - 35×15 мм.

Температура окружающего воздуха - от +5° С до 40° С.

Относительная влажность при температуре +30° С - 95%.

Габаритные размеры - 165×230×530 мм.

Масса - 8,3 кг.

Д3-27А относятся к измерительным волноводным аттенюаторам с плавным изменением ослабления. Приборы находят применение в измерительных схемах, в которых к устройствам предъявляются повышенные требования к точности установки ослаблении, малой частотной зависимости ослабления и низкому начальному ослаблению. Д3-27А используется в качестве меры ослабления как самостоятельный прибор, так и встроенный в измерительные средства.

В основу построения положена зависимость поглощения электромагнитных волн поглощающей поверхностью (пластиной) от ее расположения относительно электрической составляющей поля. Наибольшее поглощение возникает, если электрическая составляющая поля совпадает с поглощающей поверхностью, и поглощение теоретически отсутствует, если составляющая перпендикулярна к ней.

Аттенюаторы Д3-27А состоят из трех волноводных секций, включенных последовательно. Средняя секция (ротор) представляет собой круглый волновод, который вращается между крайними жестко закрепленными секциями (статорами). Неподвижные секции являются переходами с прямоугольного волновода на круглый. Внутри каждой секции помещены поглощающие пластины, делящие секции на две части. Пластины в начальном положении расположены в одной плоскости.
