Аттенюатор Аттенюатор Д2-20

Д2-20

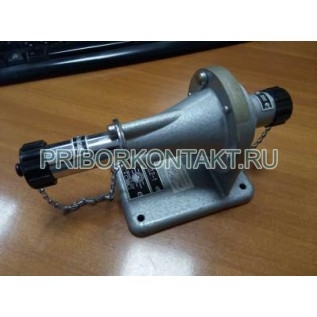

Аттенюатор Д2-20

Также это изделие может называться: Д220, Д2 20, Д2-2О, Д22О, Д2 2О, Д-220, Д 220, d2-20, d220, d2 20.

Д2-20 аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 1 МГц до 125 МГц.

Ослабление Д2-20 - 1 дБ; 10 дБ.

Основная погрешность - от ±0,4 дБ до ±1 дБ.

Коэффициент стоячей волны (КСВ) - 1,3.

Допустимая максимальная мощность - 0,2 Вт.

Аттенюаторы Д2-20 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-20 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
