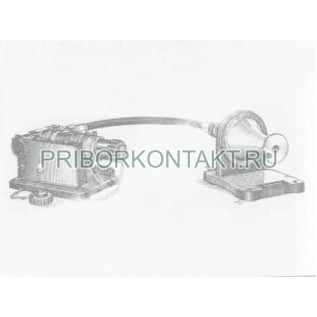

Аттенюатор предельный Д4-7

Также это изделие может называться: Д47, Д4 7, Д-47, Д 47, ДЧ-7, ДЧ7, ДЧ 7, d4-7, d47, d4 7.

Д4-7 аттенюатор предельный предназначен для калиброванного ослабления электромагнитной энергии в коаксиальных линиях передачи. Они относятся к измерительным коаксиальным аттенюаторам с плавным изменением ослабления.

Сфера применения: измерения, когда требуются большие пределы изменения вводимого ослабления, малая частотная зависимость ослабления и допускается большое начальное ослабление.

Достоинства Д4-7:

- динамический диапазон изменения ослабления - до 100-120 дБ;

- линейное изменение ослабления в зависимости от расстояния между элементами связи;

- малая частотная зависимость ослабления.

Недостатки прибора:

- большая величина начального ослабления - от 15 дБ до 30 дБ.

- высокие КСВН входа и выхода.

Аттенюаторы Д4-7 используются в качестве меры ослабления при калибровке аттенюаторов, для расширения пределов измерения ваттметров, а также для изменения уровня сигналов измерительных генераторов.

В основу построения положено свойство волноводом пропускать без ослабления электромагнитные поля с частотами выше критической для данного волновода и значительно ослаблять поля с частотами ниже критических.

Основными частями Д4-7 являются предельный волновод, выполненный у серийных приборов цилиндрическим с постоянным сечением, и элементы связи.
