Аттенюатор Аттенюатор Д3-2

Д3-2

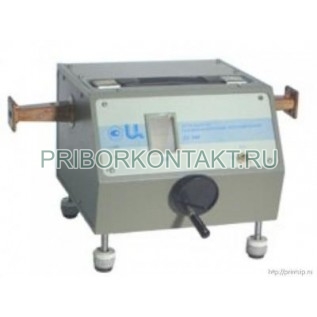

Аттенюатор поляризационный Д3-2

Также это изделие может называться: Д32, Д3 2, Д-32, Д 32, ДЗ-2, ДЗ2, ДЗ 2, d3-2, d32, d3 2.

Д3-2 аттенюатор поляризационный предназначен для калиброванного ослабления электромагнитной энергии в волноводных линиях передач.

Аттенюатор (от франц. attenuer - ослаблять) - радиотехническое устройство (напр., в виде волновода или электрической цепи из резисторов) для понижения напряжения или мощности сигнала.

Д3-2 используются в тех случаях, когда необходимо ослабить сильный сигнал до приемлемого уровня, например, во избежание перегрузки входа какого-либо прибора чрезмерно мощным сигналом. Полезным побочным эффектом является то, что использование аттенюатора между линией и нагрузкой улучшает коэффициент бегущей волны и коэффициент стоячей волны в подводящей линии в случае, когда нагрузка плохо согласована с линией.

Это пассивное устройство, предназначенное для ослабления проходящего через него сигнала в заданное число раз.

Если рассматривать Д3-2 как четырёхполюсник, то его коэффициент передачи имеет нулевую мнимую часть, не зависит от частоты и меньше единицы.

Классификация аттенюаторов:

- по набору воспроизводимых значений - фиксированные, ступенчатые (в том числе программируемые) и плавные (в том числе электрически управляемые);

- по диапазону частот - радиоизмерительные и оптические;

- по способу подключения - коаксиальные, волноводные и волоконно-оптические;

- радиоизмерительные делятся по принципу действия на резисторные, емкостные, поляризационные, предельные и поглощающие.

Аттенюаторы Д3-2 относятся к измерительным волноводным аттенюаторам с плавным изменением ослабления. Приборы находят применение в измерительных схемах, в которых к аттенюаторам предъявляются повышенные требования к точности установки ослаблении, малой частотной зависимости ослабления и низкому начальному ослаблению. Аттенюатор Д3-2 используется в качестве меры ослабления как самостоятельный прибор, так и встроенный в измерительные средства.

В основу построения поляризационных аттенюаторов положена зависимость поглощения электромагнитных волн поглощающей поверхностью (пластиной) от ее расположения относительно электрической составляющей поля. Наибольшее поглощение возникает, если электрическая составляющая поля совпадает с поглощающей поверхностью, и поглощение теоретически отсутствует, если составляющая перпендикулярна к ней.

Д3-2 состоят из трех волноводных секций, включенных последовательно. Средняя секция (ротор) представляет собой круглый волновод, который вращается между крайними жестко закрепленными секциями (статорами). Неподвижные секции являются переходами с прямоугольного волновода на круглый. Внутри каждой секции помещены поглощающие пластины, делящие секции на две части. Пластины в начальном положении расположены в одной плоскости.
