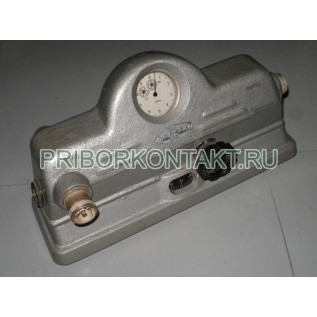

Аттенюатор предельный Д4-6

Также это изделие может называться: Д46, Д4 6, Д-46, Д 46, ДЧ-6, ДЧ6, ДЧ 6, d4-6, d46, d4 6.

Д4-6 аттенюатор предельный предназначен для калиброванного ослабления электромагнитной энергии в коаксиальных линиях передачи. Он относится к измерительным коаксиальным аттенюаторам с плавным изменением ослабления.

Конструктивно аттенюаторы выполнены в виде переносных приборов настольного типа. Они могут эксплуатироваться в лабораторных условиях, заводских цехах и ремонтных мастерских.

Технические характеристики Д4-6:

Диапазон частот - от 3 ГГц до 10 ГГц.

Пределы изменения ослабления - от 20 дБ до 100 дБ.

Основная погрешность установки ослабления по графику для А от 50 дБ до 100 дБ - ±(0,1 + 0,005 А) дБ, где А - введенное ослабление.

Допустимая мощность - 1 Вт.

КСВН аттенюатора Д4-6 - 1,4.

КБВН со стороны входа при ослаблении от 35 дБ - 0,67.

КБВН со стороны выхода при любом значении ослабления - 0,67.

Вход коаксиальный под фидер с волновым сопротивлением - 50 Ом.

Входное сопротивление - 50 Ом.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при температуре +25° С - 95%.

Габаритные размеры - 260×170×160 мм.

Масса - 4,5 кг.

Аттенюаторы Д4-6 находят применение при измерениях, когда требуются большие пределы изменения вводимого ослабления, малая частотная зависимость ослабления и допускается большое начальное ослабление.

Д4-6 используются в качестве меры ослабления при калибровке аттенюатора, для расширения пределов измерения ваттметров, а также для изменения уровня сигналов измерительных генераторов.

В основу построения приборов положено свойство волноводом пропускать без ослабления электромагнитные поля с частотами выше критической для данного волновода и значительно ослаблять поля с частотами ниже критических.

Основными частями Д4-6 являются предельный волновод, выполненный у серийных приборов цилиндрическим с постоянным сечением, и элементы связи.
