Аттенюатор Аттенюатор Д2-3

Д2-3

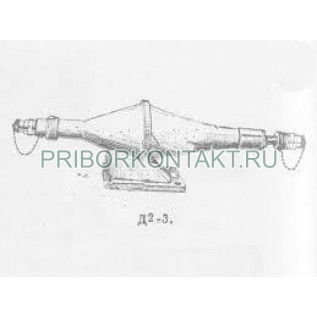

Аттенюатор резисторный фиксированный Д2-3

Также этот прибор может называться: Д23, Д2 3, Д2-З, Д2З, Д2 З.

Д2-3 аттенюатор резисторный фиксированный предназначен для калиброванного ослабления мощности и регулировки уровня радиосигналов в трактах, взаимной развязки ВЧ трактов, улучшения согласования элементов.

Аттенюаторы Д2-3 применяются в радиотехнике как в качестве самостоятельных приборов, так и функциональных узлов, встраиваемых в радиоизмерительную аппаратуру.

Технические характеристики Д2-3:

Диапазон частот - от 352 МГц до 666 МГц.

Ослабление - 30 дБ.

Основная погрешность - ±3 дБ.

Допустимая максимальная мощность - 100 Вт.

Коэффициент стоячей волны (К.с.в.) - 1,3.

Волновое сопротивление - 75 Ом.

Габаритные размеры - 632×196×208 мм.

Масса аттенюатора Д2-3 - не более 14,7 кг.

Условия эксплуатации Д2-3:

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность - до 80%.

Питание Д2-3 от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.
