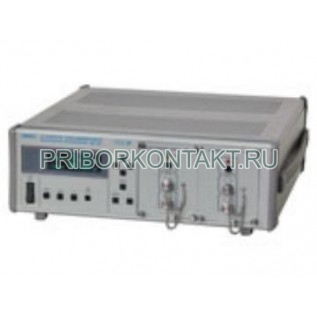

Аттенюатор Аттенюатор ОД1-28

Также это устройство может называться: ОД1 28, ОД128, 0Д1-28, od1-28, od1 28, od128.

ОД1-28 аттенюатор программируемый волоконно-оптический предназначен для ослабления сигналов в оптическом диапазоне и применяется для регулирования мощности оптических сигналов в волоконно-оптических трактах при поверке и испытаниях рабочих средств измерения в оптическом диапазоне длин волн.

Рабочие длины волн - 0,85±0,05; 1,31±0,05.

Диапазон вносимого затухания - от 0 до 90 дБ.

Возможность введения дополнительного фиксированного затухания - 3±0,5 дБ.

Наличие интерфейса позволяет использовать ОД1-28 в автоматизированных системах.

Пределы допускаемой абсолютной погрешности установки ослабления аттенюатора - ±(0,2+0,013?А) дБ, где А - номинальное значение вносимого затухания (дБ).

Начальные (вносимые) потери аттенюатора - не более 3 дБ.

Питание от сети переменного тока:

- напряжение - 220±22 В;

- частота - 50±1 Гц.

Потребляемая мощность - не более 40 В?А.

Габариты - 368?392?130 мм.

Масса - 15 кг.

Принцип действия аттенюаторов ОД1-28 основан на регулировании мощности оптических сигналов введением семи дискретных ослабителей со значениями ослаблений 2 дБ; 3 дБ; 4 дБ; 8 дБ; 16 дБ; 30 дБ; 32 дБ и одного ослабителя с переменным значением от 0 до 3 дБ. Введение в оптический канал дискретных ослабителей осуществляется электромагнитными приводами, а управление переменным ослабителем - электродвигателем с редуктором. Для полного перекрытия оптического канала установлен электромагнитный привод со шторкой.

Диапазон рабочих температур - от +10° С до +35° С.

Относительная влажность воздуха при +30° С - не более 90%.

Аттенюатор включает в себя три сменных блока, каждый для соответствующей длины волны, и базовый блок.

В базовом блоке расположены блоки питания и управления прибором. В сменном блоке расположены оптический блок с приводами ослабителей и их устройство управления. Оптический блок представляет собой отрезок волоконно-оптического тракта с разрывом линии. На входе и выходе разрыва установлены линзовые согласующие элементы.

В состав блока управления приборами аттенюаторы ОД1-28 входят четыре устройства:

- управления и индикации;

- управления МК (микроконтроллерное);

- устройства связи с КОП;

- устройство индикации КОП.

Управление ОД1-28 осуществляется кнопками, расположенными на передней панели (устройство управления и индикации), или с виртуальной панели ПЭВМ. Отображение режимов работы аттенюатора, а также измеренные величины, или устанавливаемые параметры индицируются на графическом вакуумном люминесцентном индикаторе.

Устройство управления МК предназначено для осуществления управления различными узлами аттенюатора, обработки и коррекции результатов измерения, а также поддержки протоколов связи по внешним интерфейсам (КОП и RS 232) c ПЭВМ.
