Осциллограф С1-90

С1-90

Осциллограф С1-90

Также этот прибор может называться: С190, С1 90, С1-90, с190, с1 90, s1-90, s190, s1 90.

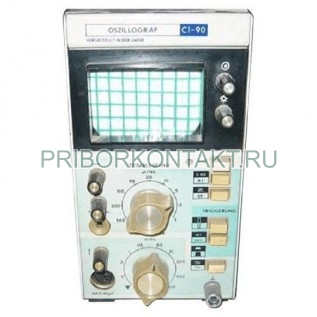

Однолучевой С1-90 осциллограф предназначен для визуального наблюдения формы электрических сигналов на экране ЭЛТ и измерения их амплитудных и временных параметров.

Осциллографы С1-90 предназначаются для использования при ремонте и обслуживании электронной аппаратуры, в том числе и бытовой.

Технические характеристики С1-90:

Диапазон измеряемых напряжений - от 20 мВ до 300 В.

Диапазон измеряемых интервалов - от 3 мкс до 0,5 с.

Рабочая площадь экрана имеет:

- по вертикали - 6 делений;

- по горизонтали - 10 делений. (1 деление равно 5 мм).

Ширина линии луча - 0,8 мм.

Минимальная частота следования развертки - 500 Гц.

Габаритные размеры - 100×190×290 мм.

Масса С1-90 - не более 3,5 кг.

Параметры канала Y.

Полоса пропускания - от 0 до 1 МГц при АЧХ - 3 дБ.

Время нарастания ПX - 0,35 мкс.

Входной импеданс:

- 1,0 МОм, 40 пФ;

- 10,0 МОм, 25 пФ с выносным делителем 1:10.

Калиброванный коэффициент отклонения - от 10 мВ/дел до 5 В/дел;

устанавливается ступенями в последовательности - 1, 2, 5.

Максимально допустимое суммарное напряжение на закрытом входе - 250 В.

Параметры канала X.

Калиброванный коэффициент развертки - от 1 мкс/дел. до 50 мс/дел.;

устанавливается ступенями в последовательности - 1, 2, 5.

Внутренняя синхронизация при высоте изображения сигнала на экране ЭЛТ 1 деление:

- синусоидальным сигналом в диапазоне - от 20 Гц до 1,0 МГц;

- импульсами любой полярности длительностью - более 0,35 мкс.

Внешняя синхронизация:

- синусоидальным сигналом амплитудой - от 0,35 до 5 В в диапазоне - от 20 Гц до 1 МГц;

- импульсом любой полярности, амплитудой – от7 В до 10 В, длительностью – более 0,35 мкс.

Коэффициент отклонения на частоте - 1 кГц 0,5 В/дел.

Полоса пропускания - от 20 Гц до 200 кГц при неравномерности АЧХ - 3 дБ.

Погрешность коэффициента отклонения и развертки - 10%.

Питание от сети переменного тока частотой 50±0,5 Гц и 60±0,6 Гц напряжением - 220±22 В.

Потребляемая мощность - 20 В·А.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.

Осциллограф имеет выносной делитель 1:10. Выход прибора может быть открытый и закрытый. Генератор развертки может работать в режиме автоколебательной и ждущей разверток. Он предназначен для ис-пользования при ремонте и обслуживании электронной аппаратуры, в том числе и бытовой.
