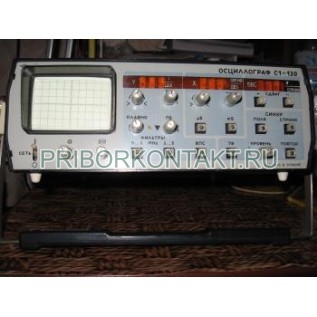

Осциллограф С1-130

С1-130

Осциллограф универсальный телевизионный С1-130.

Также этот осциллограф может называться: С1130, С1 130, c1-130, c1130, c1 130.

С1-130 осциллограф универсальный телевизионный используется для измерений и контроля параметров цветового телевизионного сигнала и его составных частей, а также для измерения и исследования временных и амплитудных параметров периодических сигналов.

Технические характеристики С1-130:

Диапазон частот - от 0 МГц до 15 МГц.

Количество каналов - 1.

Размер экрана - 40х60 мм.

Чувствительность осциллографов - 10 мВ/дел.

Коэффициент отклонения - от 0,01 В/дел до 5 В/дел.

Коэффициент развертки С1-130 - от 0,05 мкс/дел до 20 мс/дел.

Автоматическая установка размеров изображения сигналов частотой выше 20 Гц.

Цифровое запоминание:

- гармонических сигналов частотой до 1 кГц;

- импульсных сигналов длительностью не менее 500 мкс.

Погрешность измерения амплитудных и временных параметров сигналов - 3%.

Самодиагностика и тестирование.

Осциллограф имеет блок выделения ТВ строки.

Габаритные размеры - 200x80x300 мм.

Масса осциллографа С1-130 - 4,5 кг.

Изготовитель гарантирует соответствие осциллографов С1-130 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
