Аттенюатор Аттенюатор Д5-8

Д5-8

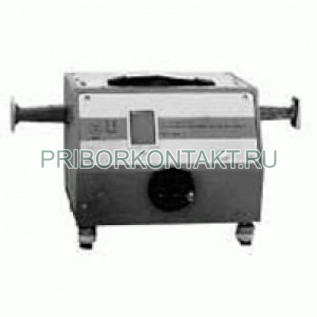

Аттенюатор поглощающий Д5-8

Также это изделие может называться: Д58, Д5 8, Д-58, Д 58, d5-8, d58, d5 8.

Д5-8 аттенюатор поглощающий предназначен для калиброванного и некалиброванного ослабления электромагнитной энергии в трактах коаксиальных и волноводных линий передач.

Аттенюаторы Д5-8 относятся к измерительным и развязывающим коаксиальным и волноводным устройствам с плавным изменением ослабления.

Технические характеристики Д5-8:

Диапазон мощности в волноводе - от 0 до 30 дБ.

Диапазон рабочих волн - от 0,8 см до 1,2 см.

Начальное ослабление - не более 2 дБ.

Максимальное ослабление - не менее 30 дБ.

КСВН, измеренный с обеих сторон Д5-8 - не более 1,25.

Максимальная погрешность при определении введенного ослаблении:

- от 0 до 10 дБ (включительно) - ±0,25 дБ;

- от 10 дБ до 30 дБ - ±3,5% величины ослабления.

Максимальная входная мощность - 0,1 Вт.

Сечение волновода аттенюатора Д5-8 - 7,2×3,4 мм.

Температура окружающего воздуха - от -10° С до +40° С.

Относительная влажность - до 80%.

Габариты - 185×145×155 мм.

Масса - 2,1 кг.

Приборы находят применение в качестве меры ослабления или используются для развязки приборов и элементов СВЧ трактов при различных исследованиях, производстве и обслуживании радиоэлектронной, аппаратуры и ее узлов. Кроме того, Д5-8 могут встраиваться в генераторы сигналов, измерительные приемники, анализаторы спектра и другие средства измерений.

Принцип действия Д5-8 основан на вращении плоскости поляризации электромагнитной волны с помощью поворота поглощающих пластин.
