Аттенюатор Аттенюатор Д4-2

Д4-2

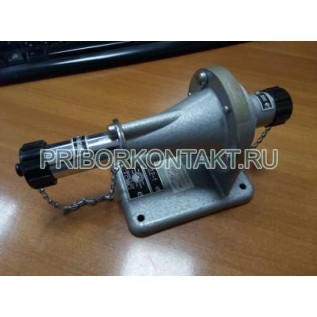

Аттенюатор предельный Д4-2

Также это изделие может называться: Д42, Д4 2, Д-42, Д 42, ДЧ-2, ДЧ2, ДЧ 2, d4-2, d42, d4 2.

Д4-2 аттенюатор предельный предназначен для калиброванного ослабления электромагнитной энергии в коаксиальных линиях передачи. Он относится к измерительным коаксиальным аттенюаторам с плавным изменением ослабления.

Технические характеристики Д4-2:

Диапазон частот - от 352 МГц до 666 МГц.

Пределы изменения ослабления - от 15 дБ до 115 дБ.

Основная погрешность установки ослабления - ±2 дБ.

Допустимая мощность - 5 Вт.

КСВН аттенюатора Д4-2 - 1,4.

Входное сопротивление - 75 Ом.

Температура окружающего воздуха - от -30° С до +50° С.

Относительная влажность при температуре +25° С - 95%.

Габаритные размеры - 306×120×125 мм.

Масса - 5 кг.

Аттенюаторы Д4-2 находят применение при измерениях, когда требуются большие пределы изменения вводимого ослабления, малая частотная зависимость ослабления и допускается большое начальное ослабление.

Д4-2 используются в качестве меры ослабления при калибровке аттенюатора, для расширения пределов измерения ваттметров, а также для изменения уровня сигналов измерительных генераторов.

В основу построения приборов положено свойство волноводом пропускать без ослабления электромагнитные поля с частотами выше критической для данного волновода и значительно ослаблять поля с частотами ниже критических.

Основными частями Д4-2 являются предельный волновод, выполненный у серийных приборов цилиндрическим с постоянным сечением, и элементы связи.
