Аттенюатор Аттенюатор Д2-17

Д2-17

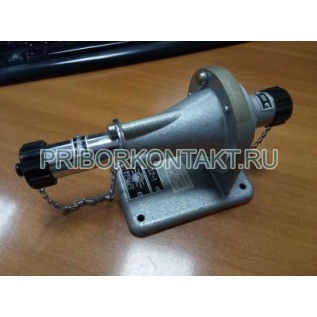

Аттенюатор Д2-17

Также это изделие может называться: Д217, Д2 17, Д-217, Д 217, d2-17, d217, d2 17.

Д2-17 аттенюатор предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 0 до 3 ГГц.

Основная погрешность Д2-17 - ±0,8 дБ.

Начальное ослабление - 10 дБ.

Диапазон ослабления - от 0 до 60 дБ.

Коэффициент стоячей волны (КСВ) - ±2%.

Допустимая максимальная мощность - 0,5 Вт.

Аттенюаторы Д2-17 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-17 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
