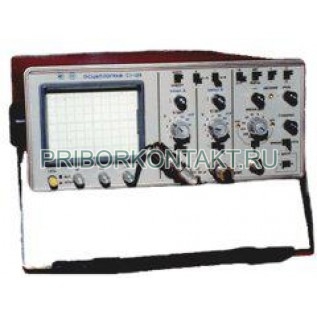

Осциллограф С1-123

Осциллограф С1-123 универсальный (С1123, С-1-123, С 1 123, c1-123, С-1123, С 1123, С1 123, c1123, c-1-123, c 1 123, c-1123, c 11123, c1 123)

Осциллограф С1-123 универсальный предназначен для исследования электрических сигналов путем визуального наблюдения и измерения амплитудных и временных интервалов. Осциллограф обеспечивает отображение на экране ЭЛТ аналоговых и дискретно преобразованных с помощью цифровых устройств сигналов в диапазоне частот от 0МГц до 10МГц и до 5кГц соответственно.

Технические характеристики приборов осциллографы С1-123 универсальные:

Вертикальное отклонение

Полоса пропускания - 0МГц-10МГц, 0кГц-5кГц;

Время нарастания ПХ - 35нс;

Коэффициент отклонения - 1мВ/дел., 2мВ/дел., 5мВ/дел., 10мВ/дел., 20мВ/дел., 50мВ/дел., 0,1В/дел., 0,2В/дел., 0,5В/дел., 1В/дел., 2В/дел., 5В/дел.;

Входное сопротивление:

- 1 МОм±0,02 МОм с параллельной емкостью 35пФ±5пФ - при непосредственном входе;

- 1 МОм±0,02 МОм с параллельной емкостью не более 15пФ с подключенным выносным делителем 1:10.

Горизонтальное отклонение

Коэффициент развертки С1-123 - 0,1мкс/дел., 0,2мкс/дел., 0,5мкс/дел., 1мкс/дел., 2мкс/дел., 5мкс/дел., 10мкс/дел., 20мкс/дел., 50мкс/дел., 0,1мс/дел., 0,2мс/дел., 0,5мс/дел., 1мс/дел., 2мс/дел., 5мс/дел., 10мс/дел., 20мс/дел., 50мс/дел., 0,1с/дел., 0,2с/дел., 0,5с/дел., 1с/дел.;

Калибратор

Рабочая часть экрана - 80х100мм;

Осциллограф С1-123 сохраняет свои характеристики при электропитании:

- от сети переменною тока напряжением 220В±22В частотой 50Гц±1Гц и 60Гц±1Гц и содержанием гармоник до 5%:

- от сети переменною тока напряжением 115В±5,75В или 220В±11В частотой 400Гц±10Гц и содержанием гармоник до 5%;

- от источника постоянного тока напряжением 27,0В±2,7В и током не менее 5А, 12В±1,2В и током не менее 10А с пульсациями частотой до 1000Гц не более 0,25% от номинального значения и не более 0,02% на частотах свыше 1000Гц;

Мощность, потребляемая осциллографом С1-125 от сети при номинальном напряжении не превышает 55В?А в аналоговом и 65В?А в цифровом режимах работы;

Ток потребляемый от источника постоянного тока при напряжении 27В не превышает 1,5А, а при напряжении 12В - 4А;

Габаритные размеры - 303х200х438мм;

Масса С1-123 - 9кг.
