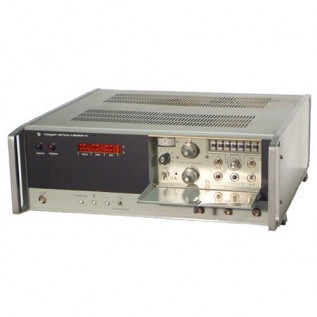

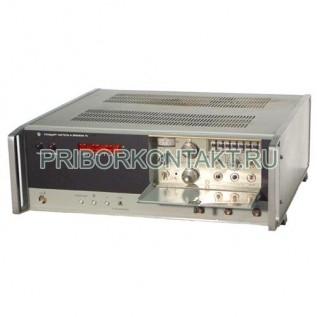

Стандарт частоты СЧВ-74

Стандарт частоты СЧВ-74 (СЧВ74, СЧВ 74, С4В-74, CЧВ-74)

Стандарт частоты СЧВ-74 предназначен для использования в качестве высокостабильного источника сигнала для поверки частотно-временной измерительной аппаратуры в условиях стационарных и подвижных поверочных органов (не работающих на ходу), а также для хранения шкалы времени, в том числе и в движении (при наличии автономных источников питания).

Технические характеристики приборов стандарты частоты СЧВ-74:

Номинальное значение частоты выходных сигналов - 5МГц, 1МГц, 100кГц;

Относительная погрешность по частоте при выпуске - не более ±2?10^-11;

Показание лимба прибора стандарт частоты СЧВ-74 - поле С от 45 от 145;

Среднеквадратическое относительное отклонение частоты за 1с - не более 2?10^-11;

Среднеквадратическое относительное отклонение частоты за 10с - не более 1,4?10^-11;

Среднее относительное измерение частоты прибора стандарт частоты СЧВ-74 за одни сутки - не более ±3?10^-12 (±1?10^-12);

Среднеквадратическая относительная случайная вариация частоты за сутки - не более 6?10^-12(3?10^-12);

Напряжение выходных сигналов прибора стандарт частоты СЧВ-74 на нагрузке 50 Ом, 5МГц - 1В±0,2В;

Напряжение выходных сигналов 4 на нагрузке 50 Ом, 1МГц - 1В±0,2В;

Напряжение выходных сигналов на нагрузке 50 Ом, 100кГц - 1В±0,2В;

Диапазон относительной перестройки частоты прибора стандарт частоты СЧВ-74 - 19?10^-10±5?10^-11;

Параметры временных сигналов:

- амплитуда импульса на нагрузке 50 Ом - не менее 2,5В;

- диапазон задержки импульсов с шагом 0,1мкс - 0мкс-999999,9мкс;

- синхронизация шкалы времени импульсами внешнего хранителя с погрешностью - не более ±0,1мкс;

- погрешность измерения временного сдвига импульсов внешней шкалы времени - не более ±0,05мкс;

Питание прибора стандарт частоты СЧВ-74 - от стационарной или от бортовой сети питания, а также от источника постоянного тока;

Параметры сетей питания такие:

- 220В±22В, частота 50Гц±0,5Гц - стационарная сеть питания;

- 115В±5,75В, частота 400Гц±10Гц - бортовая сеть питания;

- 27В±3В - источник постоянного тока;

Потребляемая мощность - 75В·А или 53Вт;

Габариты прибора - 480X160X475мм;

Масса - 23кг;

Прибор имеет индикацию текущего времени в часах, минутах, секундах
