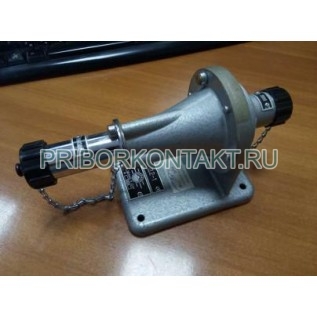

Аттенюатор ступенчатый резисторный Д2-22

Также это изделие может называться: Д222, Д2 22, Д-222, Д 222, d2-22, d222, d2 22.

Д2-22 аттенюатор ступенчатый резисторный предназначен для калиброванного ослабления напряжения (мощности) сигналов в коаксиальных линиях передач.

Сфера применения: проведение исследований, производство и обслуживание радиоэлектронной аппаратуры и ее отдельных узлов.

Технические характеристики:

Диапазон частот - от 0 до 1,5 ГГц.

Основная погрешность:

- до 10 дБ - ±0,35;

- от 10 дБ до 60 дБ - ±1;

- от 60 дБ до 109 дБ - ±1,8.

Пределы измерения ослабления ступенями через 1 дБ аттенюатора Д2-22 - от 0 до 109 дБ.

Начальное ослабление - 0,2 дБ.

Коэффициент стоячей волны (КСВ):

- до 1 ГГц - 1,25;

- от 1 ГГц до 1,5 ГГц - 1,4.

Допустимая максимальная мощность - 0,8 Вт.

Входное сопротивление - 50 Ом.

Рабочие условия Д2-22:

- температура - от +10° С до +35° С;

- относительная влажность при +20° С - 80%.

Габаритные размеры - 345×172×190 мм.

Масса - 8,5 кг.

Аттенюаторы Д2-22 могут встраиваться в генераторы сигналов, измерительные приемники, измерители мощности и другие средства измерений для обеспечения развязки отдельных блоков приборов и получения калиброванного ослаблении сигналов.

Принцип действия Д2-22 основан на ослаблении проходящей по коаксиальной линии электромагнитной энергии при ее поглощении в элементах линии с активными сопротивлениями или делении ее с помощью емкостей.

В качестве поглощающих элементов используются поверхностные резисторы, толщина поглощающего слоя которых меньше глубины скин-эффекта.
