Аттенюатор Аттенюатор АП-34

АП-34

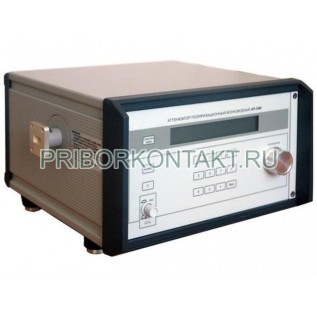

Прямоотсчетный измерительный аттенюатор АП-34

Также это изделие может называться: АП34, АП 34, АП-з4, ap-34, ap34, ap 34.

АП-34 аттенюатор прямоотсчетный измерительный предназначен для калиброванного изменения ослабления СВЧ-сигнала в волноводных трактах миллиметрового диапазона волн в условиях цехов, лабораторий и поверочных центров.

Технические характеристики АП-34:

Диапазон частот - от 12,05 ГГц до 17,44 ГГц.

Диапазон ослаблений - от 0 до 60 дБ.

Размеры волновода АП-34 - 16×8 мм.

Вносимые потери - не более 0,5.

КСВН - 1,15.

Максимально допустимая входная мощность (среднее значение) - 0,1 Вт.

Точность установки АП-34 ослабления:

- в диапазоне от 0 до 10 дБ - ±0,2 дБ;

- в диапазоне от 10 дБ до 50 дБ - ±0,02·A;

- в диапазоне от 50 дБ до 60 дБ - ±(1+0,08·(A-50)) дБ, где A - установленное ослабление.

Предприятие-изготовитель предоставляет гарантию соответствия изделий аттенюаторы АП-34 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
