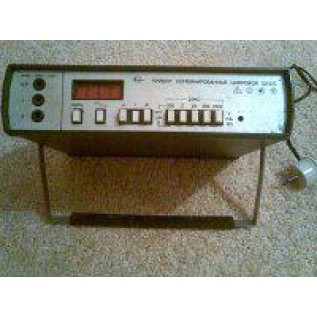

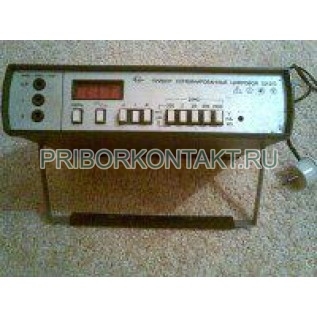

Прибор комбинированный цифровой Щ4316-М1

Щ4316-М1

Прибор комбинированный цифровой Щ4316-М1

Также этот прибор может называться: Щ4316М1, Щ4316 М1, Щ-4316-М1, Щ 4316 М1, shch4316-m1, shch4316 m1, shch4316m1.

Щ4316-М1 прибор комбинированный цифровой предназначен для измерения силы и напряжения постоянного тока, среднеквадратических значений силы и напряжений переменного тока, сопротивления постоянному току.

Технические характеристики Щ4316-М1:

Приборы Щ4316-М1 потребляют мощность - не более 0,25 В·А.

Уровень допустимых пульсаций внешнего источника питания - не более 100 мВ.

Предельное значение коэффициента амплитуды измеряемого напряжения и силы переменного тока - 2.

Длительность цикла преобразования - не более 650 мс.

Определение полярности измеряемой величины - автоматически.

Выбор рода измеряемой величины диапазонов показаний - вручную.

Выбор конечных значений диапазонов измерений внутри каждого диапазона показаний - автоматически.

Время измерения Щ4316-М1 при измерении:

- силы и напряжения постоянного тока, сопротивления постоянному току на диапазонах от 0 до 200 Ом; от 200 Ом до 2000 Ом; от 0 до 20 кОм - не более 2,5 с;

- силы и напряжения переменного тока, сопротивления постоянному току на диапазонах от 20 кОм до 200 кОм; от 200 кОм до 2000 кОм - не более 10 с.

Время установления рабочего режима - не более 10 с.

Продолжительность непрерывной работы - 16 ч.

Напряжения питания от встроенного источника постоянного тока - от 7,2 В до 9,4 В.

Габаритные размеры Щ4316-М1- 220×65×560 мм.

Масса (без электрических источников тока) - 1,7 кг.

Принцип действия Щ4316-М1 основан на преобразовании измеряемой величины в пропорциональное ей напряжение постоянного тока с последующим преобразованием напряжения постоянного тока в интервал времени, который затем преобразуется в цифровой код. Преобразование напряжения во временной интервал осуществляется методом двухтактного интегрирования.

Условия эксплуатации:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность воздуха при +25° С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа.
